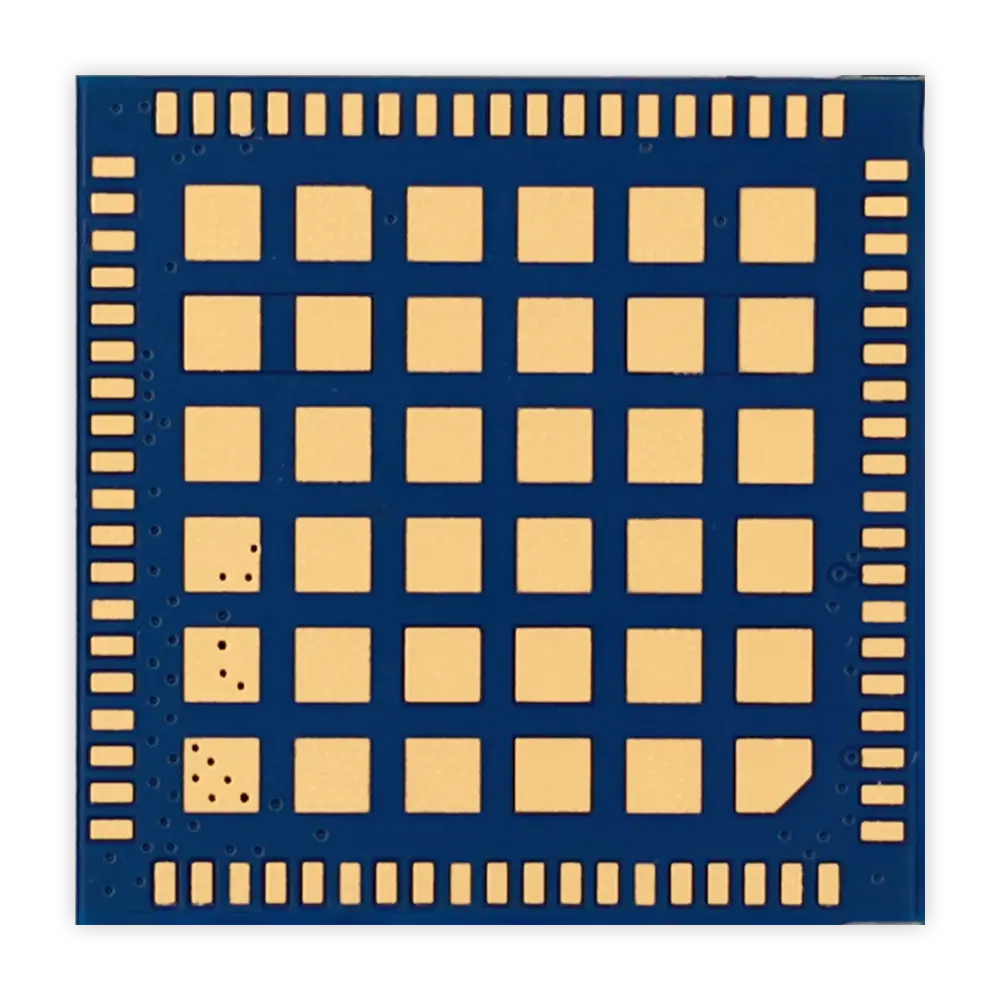

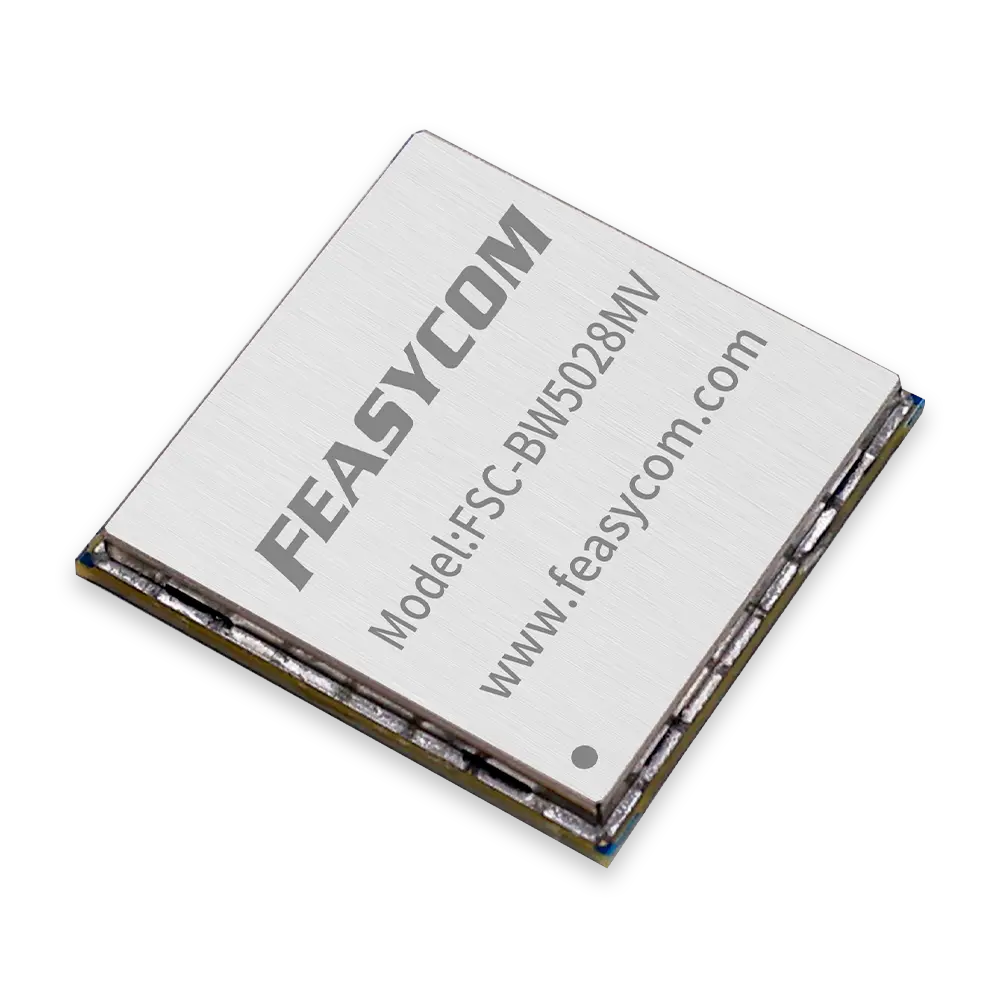

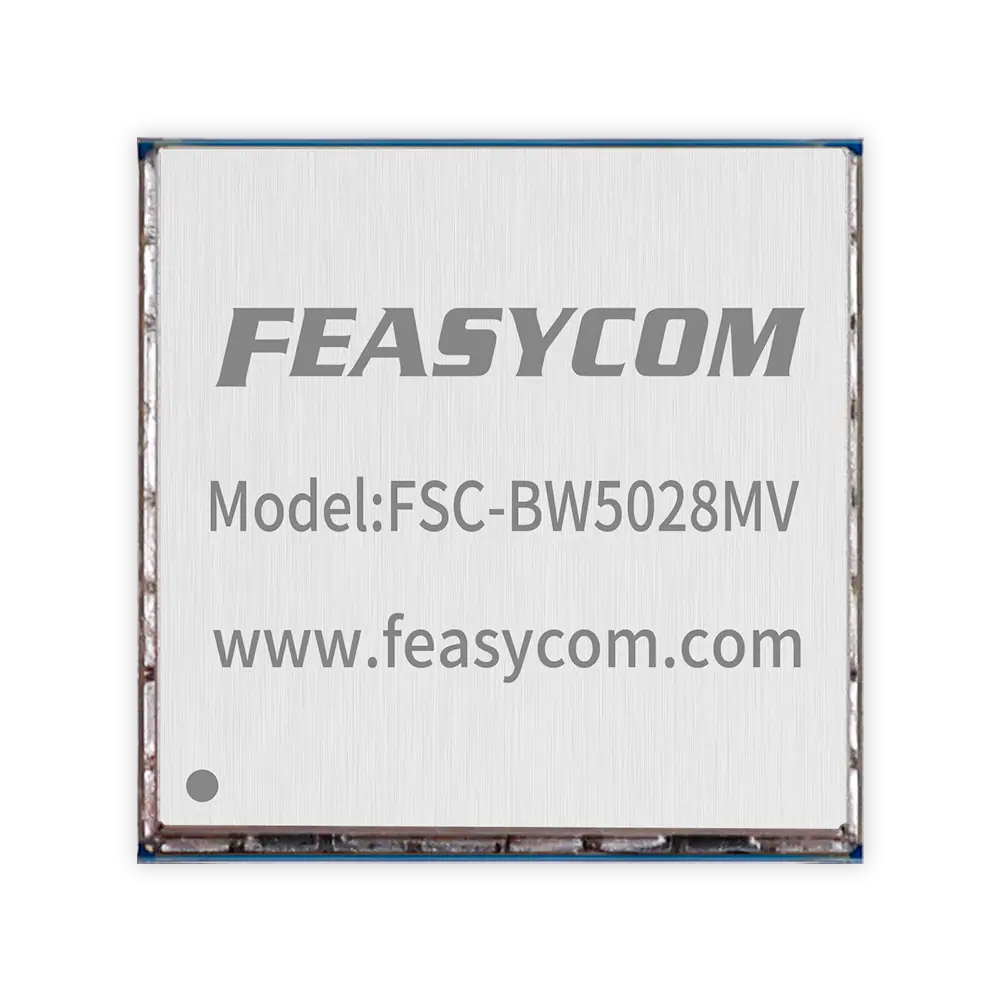

FSC-BW5028MV

FSC-BW5028MV 是一款高度集成的无线模组，内置低功耗 2×2 802.11a/b/g/n/ac/ax/be 双频 Wi-Fi 子系统以及 Bluetooth v5.4 子系统，提供功能丰富的无线连接能力，满足高标准需求，并在更长距离下实现稳定、具成本优势的吞吐性能。

优化的射频架构与基带算法确保卓越性能与低功耗表现。智能化 MAC 设计采用高效卸载引擎和硬件数据处理加速器，可将主处理器的 Wi-Fi 任务完全卸载。FSC-BW5028MV 支持覆盖安全性、服务质量（QoS）及国际认证等领域的标准化特性，让终端用户在任何时间、任何场景下均能获得最优性能表现。

FSC-BW5028MV 专为高吞吐 Wi-Fi 应用而设计。其主机接口采用 PCIe 2.1，确保主机平台与模组之间具备稳定带宽。同时，内部总线结构的时钟频率能够满足高吞吐需求，MCU 时钟也可根据不同应用场景灵活配置。

FSC-BW5028MV 支持低功耗运行。芯片内集成多个电源域，并定义了深度睡眠模式：在该模式下，仅 AON（Always-On）域保持供电，其余电源域通过片上开关关闭。同时 PMU（电源管理单元）也可进一步进入低功耗状态，以提升整体节能效果。

FSC-BW5028MV 集成 Wi-Fi MAC、BBP 以及 RF 子系统，提供领先同级的射频表现和低功耗能力，并具备与 4G 的共存机制。

该产品支持汽车电子 Grade 3 工作温度（–40°C 至 +85°C），并符合 AEC-Q100 Group A Grade 3 规范。

资料下载

规格书

一般特性

  • 32 位 RISC MCU，支持 Wi-Fi/Bluetooth 协议与 Wi-Fi 卸载

  • 集成 SRAM/ROM

  • 可编程与复用的 GPIO 引脚

  • USB 设备端接口，完全符合 USB v2.0 规范

  • PCIe 设备端接口，完全符合 PCIe v2.1 规范

  • 先进的 FDD/TDD 模式 Wi-Fi/Bluetooth 共存方案



WLAN 特性

  • 符合 IEEE 802.11 a/b/g/n/ac/ax/be

  • 支持 2.4GHz 20/40 MHz 带宽

  • 支持 5GHz 及 6GHz 20/40/80/160 MHz 带宽

  • 支持 MU-MIMO 接收

  • 支持 STBC、LDPC、TX Beamformer、RX Beamformer

  • 支持 Greenfield、Mixed Mode、Legacy 模式

  • 支持 IEEE 802.11 d/e/h/i/j/k/mc/r/v/w

  • 安全性支持：WPA/WPA2/WPA3（个人/企业）、WPS2.0、FIPS

  • QoS 支持：WMM、WMM PS

  • 内置 LNA、PA 与收发开关

  • 接口：PCIe 2.1



Bluetooth 特性

  • Bluetooth v5.4，支持 BLE（低功耗蓝牙）

  • 支持 BT/BLE 双模

  • 支持 7 个 BT 链路与 16 个 BLE 链路

  • 支持 SCO 与 eSCO（含重传）

  • 支持宽带语音

  • 支持宽带语音与 SBC（子带编码）硬件加速，适用于 A2DP 音频流传输

  • 支持 Packet Loss Concealment（PLC）增强语音质量

  • 支持 LE Isochronous 通道

  • 支持 AES128 安全连接

  • 基于信道质量的自适应数据速率

  • 支持信道评估与 AFH WB RSSI

分类 项目 参数
蓝牙
芯片 MT7925VEN
蓝牙标准 支持 Bluetooth 5.4
频率范围 2.402GHz ~ 2.480GHz
射频输入阻抗 50 ohms
接口 USB, PCM/I2S
天线 外置天线
支持模式 主从一体
协议 HFP/A2DP/AVRCP/PBAP/SPP/PAN/FTP/GATT/ANCS/HID
WLAN


Wi-Fi 特性

 2.4GHz: IEEE802.11 b/g/n/ax/be radio

5GHz: IEEE802.11 a/n/ac/ax/be radio

6GHz: IEEE802.11 ax/be radio
频率范围 2.4GHz /5GHz/6GHz
射频输入阻抗 50 Ω
接口 PCIe
天线 外置天线
模式 AP/Station/P2P
安全性 WAPI STA, WPA, WPA2, AES, TKIP, WPA3
工作条件                                                    Max. (mA)@25°
VDD 3.3V / 最大 2A
VDD_IO 1.8V / 最大 500mA
工作温度 -40°C to +85°C
存储温度 -40°C to +105°C
湿度 非凝结
 尺寸 23mm(W) x 23mm(L) x 2.2mm(H) (无屏蔽盖)

23mm(W) x 23mm(L) x 3.0mm(H) (带屏蔽盖)
