面向 POS 收银与云打印：Wi-Fi 6 + 蓝牙 5.4 双模、TWT 低功耗一体化方案

在POS收银机、云打印机、商用显示器等产品开发中，行业普遍面临核心痛点：主控板空间资源紧张，同时需兼顾Wi-Fi云端联网、蓝牙外设对接需求。传统双模组方案存在占用面积大、走线复杂、需配套两套天线的问题；单模组方案又常出现速率不足、兼容性差、功耗失衡的短板，难以适配紧凑化设计要求。

飞易通推出高集成度Wi-Fi 6与蓝牙5.4组合模组FSC-BW3581A，将双模无线功能封装于‌12mm × 12mm × 2.2mm‌的迷你尺寸内。模组采用单芯片 CMOS 架构，集成射频、调制解调器与 MAC 层，支持 2.4G/5GHz 双频 Wi-Fi 6 与蓝牙 2.1+EDR 至 5.4 协议，为 POS 收银、云打印、商用显示、投影及物联网终端，提供高带宽、低待机功耗、连接稳定的一体化嵌入式无线方案。

一台设备，同时解决“云端联网 + 外设连接”

对 POS 和云打印类产品而言，无线模块不只是“能上网”，而是要同时承担订单上传、打印任务下发、扫码枪配对、蓝牙打印机连接等多项任务。FSC-BW3581A 的优势，在于把这两类需求集中到一个模组里完成。

  1. Wi-Fi 6 双频联网：支持 2.4GHz 与 5GHz，最高速率 600Mbps，可根据场景选择更稳定的 2.4GHz，或更低干扰、更高带宽的 5GHz，满足订单传输、内容推送、高清播放等不同业务。
  2. 蓝牙 4 外设对接：可直接对接打印机配对、扫码枪 HID 连接、音频播放等常见外设，无需再单独增加蓝牙模组。
  3. TWT 低功耗机制：设备可按预设时间窗口收发数据，其余时段进入休眠，更适合收银终端、广告机、网关等需要长时间在线的产品。

这意味着，开发团队不必再在“双模组占空间”和“单模组不够用”之间做取舍，而是可以用更小体积，实现更完整的无线能力。

超小封装，专为紧凑型主板设计

POS 收银机、云打印机等设备主板空间有限，天线布局也常受机身结构制约。FSC-BW3581A 采用 12mm × 12mm × 2.2mm 超小封装，在有限 PCB 面积内集成 Wi-Fi 与蓝牙双模能力，并支持两种天线配置，便于按产品定位灵活选型：

  1. 单天线方案：4G Wi-Fi、蓝牙与 5G Wi-Fi 共用一路射频链路，适合结构紧凑、成本敏感的机型。
  2. 双天线方案：Wi-Fi 与蓝牙分路布局，适合连接并发更高、稳定性要求更严的场景。

该设计可有效减少模组占板面积与外围走线复杂度，帮助整机更快实现小体积、高集成与量产落地。

接口原生兼容，主控链路直连

FSC-BW3581A模组搭载SDIO 3.0、USB 2.0、HCI_UART、PCM及多路GPIO接口。SDIO/USB可实现与主控SoC的高速通信，UART自带RTS/CTS硬件流控，PCM接口支持蓝牙音频传输。外置天线需适配2.4GHz与5.8GHz双频，射频走线建议采用50Ω阻抗且尽可能缩短，模组数字侧需远离射频干扰源；官方规格书已明确SDIO、HCI接口的走线长度与阻抗规范，参照设计可大幅减少调试周期。

面向 POS 收银与云打印：Wi-Fi 6 + 蓝牙 5.4 双模、TWT 低功耗一体化方案

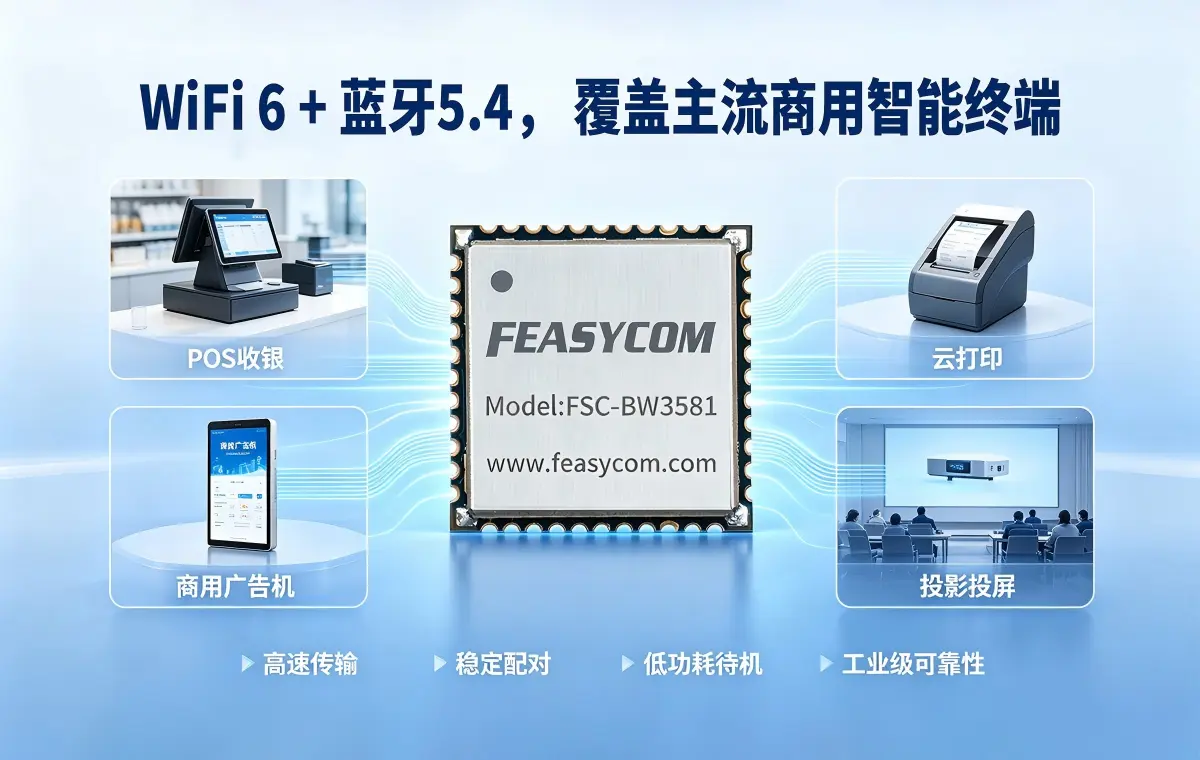

典型应用场景

POS 收银与云打印

模组可嵌入紧凑机身，Wi-Fi 负责订单与打印任务的云端传输，蓝牙 SPP 对接本地打印机或扫码枪；配合 WPA3 等安全机制，满足交易数据传输的安全要求。对于门店收银、移动收款、云打印终端来说，一台设备即可完成“联网 + 配外设”。

商用显示器与广告机

600Mbps 双频链路可支撑高清图片、视频快速更新；5GHz 频段有助于减少同频干扰，蓝牙则可对接遥控、传感等周边设备，适合商场、展厅、连锁门店的内容分发场景。

投影仪与无线投屏

高带宽链路保障高清内容稳定传输，TWT 机制降低长时间待机功耗，更适配会议室、教育场景下“间歇使用、长期在线”的产品形态。

物联网网关与无线终端

Wi-Fi 完成云端联网，蓝牙对接传感设备或手机近场配置；低待机电流表现，也适合长在线、电池供电的无线终端。

开发友好：接口完整，便于快速集成

FSC-BW3581A 提供 SDIO 3.0、USB 2.0、HCI_UART、PCM 及多路 GPIO，可灵活对接不同主控平台：

  1. SDIO / USB：适合与主控 SoC 高速通信；
  2. UART：支持 RTS/CTS 硬件流控，便于稳定对接；
  3. PCM：支持蓝牙音频传输。

在硬件设计上，模组对 PCB 布局、接口连接和天线安装提供了清晰的设计参考，开发团队按官方设计建议实施，可更快完成联调与量产导入，减少反复试错成本。

总结

FSC-BW3581A Wi-Fi 6+蓝牙5.4双模一体化模组，将双频600Mbps传输、TWT低功耗机制、12mm超小封装等核心优势集于一体，接口配置、宽温与ESD防护指标均按商用嵌入式产品需求定制。面向POS、云打印、商用显示、投影及物联网终端的开发团队，可作为高集成度无线方案的优选选型参考。
