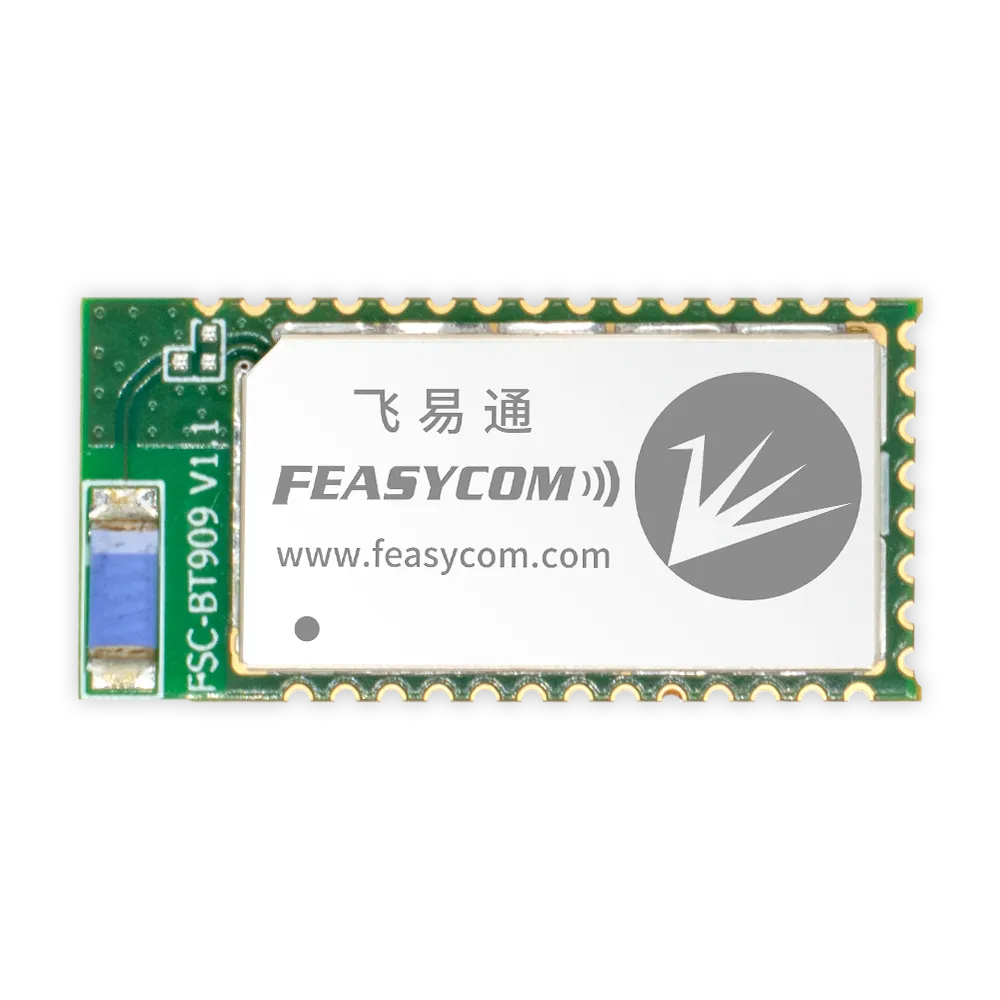

FSC-BT909 高通 CSR8811 双模 BT4.2 音频模块

FSC-BT909是一款基于高通 CSR8811 芯片的双模蓝牙 4.2音频低功耗SoC模块。它专为无线音频应用而设计，支持蓝牙协议，主要包含A2DP、AVRCP、HFP/HSP、PBAP、SPP、GATT和HID。

FSC-BT909的双模无线特性使其能够连接到市场上已有的数十亿蓝牙产品，以及新一代低功耗蓝牙设备。支持蓝牙增强数据速率（EDR），可在100米的距离内提供高达3mbps的数据速率。其蓝牙低功耗模式则能让设备以非常低的功耗完成简单数据集的交互。典型应用场景包括无线蓝牙音频设备、医疗传感器、健身器材和其他相关产品。模块预装飞易通固件，可提供稳定可靠的功能和用户友好的操作。

产品特征

- - - CSR8811 蓝牙® 4.2 双模无线 MCU，用于运行蓝牙协议栈。集成经典蓝牙（BR/EDR）与低功耗蓝牙（BLE），支持双模式同时运行。
  - - 蓝牙经典音频：
      - 蓝牙同步音频链路(SCO: HFP)
      - 蓝牙异步音频链路(ACL: A2DP)
      - 支持协议：SPP, A2DP, HFP, AVRCP, PBAP
  - - - 蓝牙控制器：

        兼容蓝牙4.2/3.0/2.1/2.0/1.2/1.1

        Class 1 类蓝牙（高输出功率）

        支持协议功能，包含A2DP、AVRCP、HFP/HSP、PBAP、SPP、GATT、HID、OPP和DUN等

        集成 USB 2.0 full-speed / 主机 / OTG 控制器

        集成经典蓝牙（BR/EDR）与低功耗蓝牙（BLE），支持双模式同时运行

        支持多种蓝牙低功耗状态

        睡眠模式功耗（3.3V 供电时）

        可被发现状态：1.73mA

        BR/EDR 连接时：11.12mA

        BLE 连接时：2.46mA

        工作模式功耗（3.3V 供电时）

        可被发现状态：11.56mA

        BR/EDR 连接时：95mA

        LE 连接时：12.08mA
      - 一般特性:

        26.9mm x 13mm x 2.4mm 36 引脚贴片封装

        集成 UART、I2C、PCM/I2S 数据连接接口

        UART 默认波特率为115.2Kbps，支持 1200bps 至 921Kbps 的波特率范围

        集成芯片天线，传输距离超 100 米

        已通过 FCC、CE 认证

        支持深度定制

规格参数

芯片	高通 CSR8811
蓝牙版本	V4.2
频段	2402MHz ~ 2480MHz
发射功率	18.5 dBm (Class 1)
接收灵敏度	-86dBm@0.1% BER
接口	UART/I2C/PCM/I2S/PIO/AIO/PWM/USB2.0
支持协议	A2DP/AVRCP/HFP/HSP/PBAP/SPP/GATT/HID/OPP/DUN
电源电压	3.3 Volt DC
尺寸	26.9mm x 13mm x 2.4mm
工作温度	-30ºC to +85ºC
环境要求	符合 RoHS 指令
