蓝牙5.1 AOA定位系统全解析：从原理到实际应用案例

医院走廊里推车不见了，仓库货架上的周转箱对不上账，养老院门口有人走失。这些现场要的不是再搜一次手机蓝牙名字，而是地图上能指出：人在哪一层，资产在哪个房间。

蓝牙5.1 AOA定位做的就是这件事。标签发出蓝牙信号，吸顶网关用天线阵列看出信号从哪个方向进来，引擎再把角度换成平面坐标。输出是点，不是离某部手机还有几米。

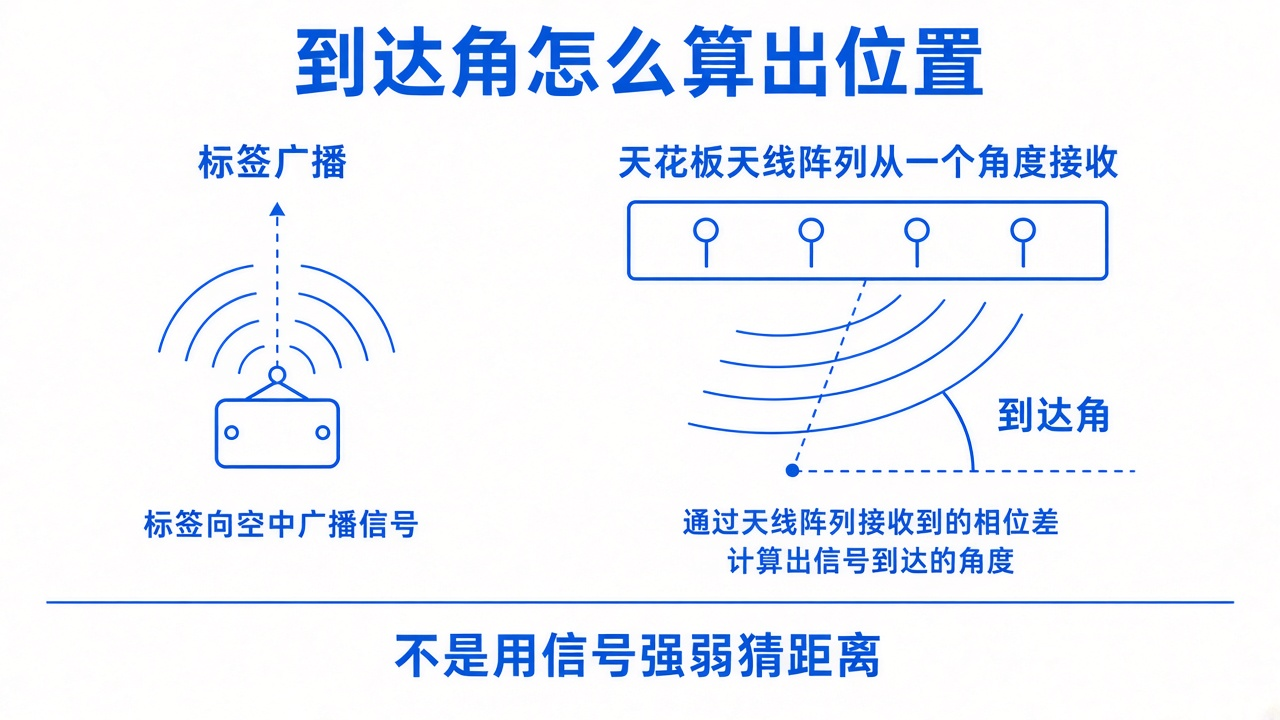

原理：看到达角，不是猜信号强弱

蓝牙5.1把到达角写进了标准。标签当发射端，网关当接收端。网关上不是一根天线，而是一组排好的天线。同一包信号到达各根天线的时间会差一点点，这个相位差就是入射方向。方向有了，再叠安装高度和平面图，就能在地图上落下一个点。

这和用信号强弱估距离不是一条路。强弱会随人体遮挡、金属货架、门开开关关乱跳，只适合分区，不适合画轨迹。蓝牙5.1 AOA定位要的是方向，所以网关必须能看见标签，天线不要埋进金属吊顶，标签也不要长期贴在大面积金属背面。

更早一篇原理笔记见蓝牙AOA定位技术详解。医院里为什么常选到达角而不是再加一套超宽带，见医院RTLS实时定位。

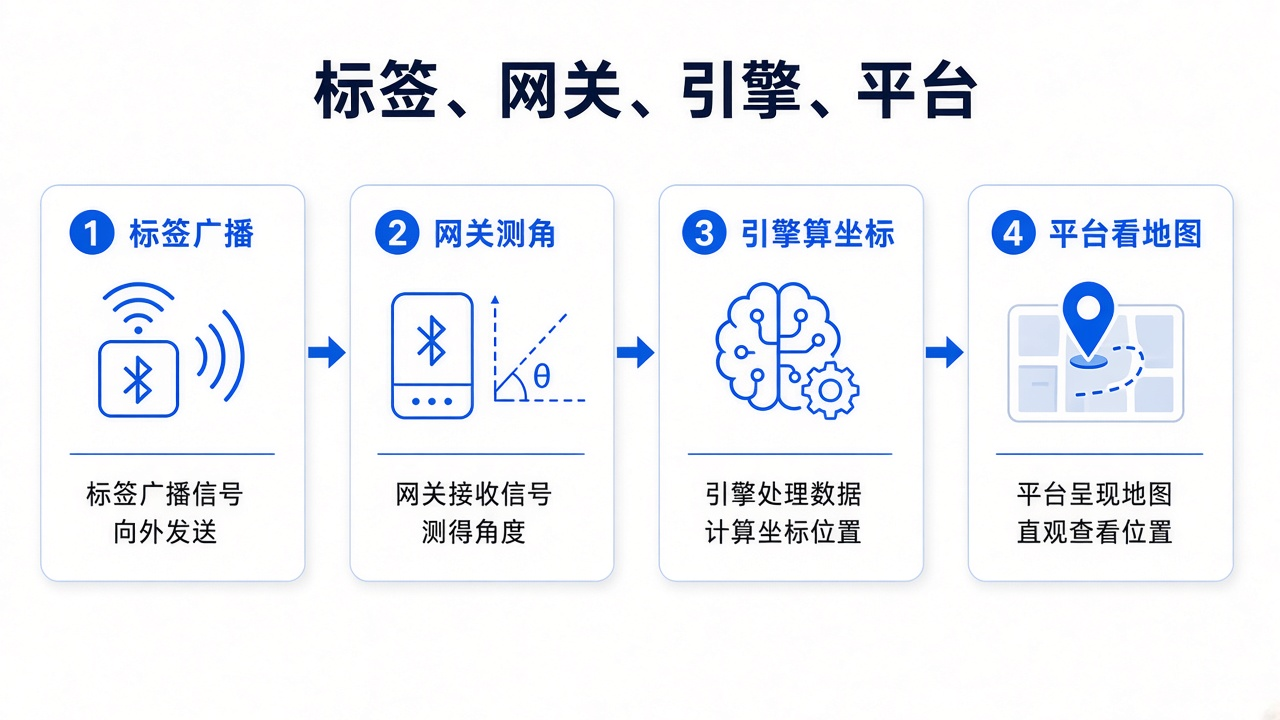

系统就四层：标签、网关、引擎、平台

少一层，拿到的都不是可用的位置。

标签戴在人或资产上，负责广播。形态可以是工卡、腕带、资产贴、防水挂件，要能按年换电，有的还带一键呼叫。网关装在天花板或侧墙，负责测角，常见走PoE，和交换机在同一张网。引擎把多个网关的角度合成坐标，还要处理楼层。平台把点画到地图上，给人找设备、设围栏、看轨迹，必要时再接到业务系统。

旧文常写每个区域必须装四个基站。那是另一种多锚点算法的习惯，不能当成蓝牙5.1 AOA定位的固定公式。阵列网关自己就能给出方向；一层楼要几台，看层高、遮挡和要不要穿房间，不看有没有凑满四个。评估可用AOA-K3演示套件，套件总览见蓝牙AoA套件。标签形态见FSC-BP110和定位标签说明。演示能出点，不能直接写成整栋楼的交付指标。

数据要上云时，平台可以接到飞易云。云是看全院、改围栏的入口，本层网关断电后，现场仍应能说清哪些点当时还在。

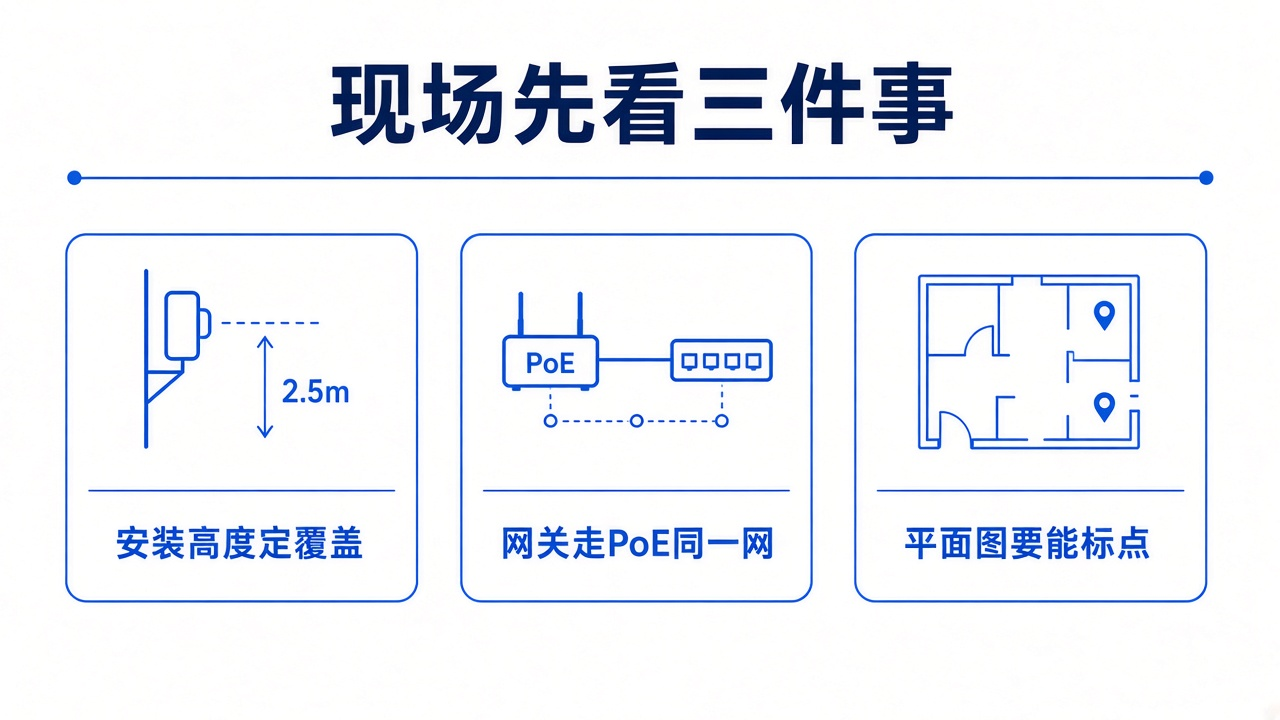

现场先看三件事：高度、网络、平面图

第一件是安装高度。覆盖半径大致按安装高度的两倍来估，必须步测修正。层高3米，一台网关大约看直径6米这一圈，不是整层走廊。最高安装高度按网关说明来，超过了角度会变钝，点会漂。

第二件是网。网关要在同一二层网络里把数据送到引擎，PoE交换机比到处找插座稳。天线朝下或朝向要定位的区域，金属风管、灯槽会挡视线。

第三件是平面图。没有带尺寸的图纸，引擎无处落点。图上要标柱子、电梯、玻璃隔断，这些地方最容易把点推到隔壁房间。验收不要只看空旷大厅能对准，要看次间、拐角、门开关两种状态。

现场常见能做到大约0.2到0.8米。空旷演示到0.3米，不能写成整层都是0.1米。蓝牙5.1 AOA定位的过关标准应是：指定房间里的标签，地图上落在这个房间，而不是隔壁。

用在哪：医院、仓库、厂区、看护，角色不要混

医院是最常见的一类。输液泵、床旁设备、轮椅要能在本层被找到；患者腕带用于走失提醒和电子围栏；医护工卡用于排班和呼叫响应。墙体多、电梯多，网关要看见走廊和主要房间，不要指望一台扛整栋。医院怎么接到现有系统，仍看医院RTLS实时定位。

仓库和资产盘点看的是周转箱、工具车、高价值备件在不在库位。货架会挡，通道上方的网关比货架深处的网关更有用。货道要分到哪一条、精度要到几十厘米时，应另看超宽带，不要把到达角硬写成货位级。仓储那条路见WMK-K2。

厂区和园区看的是人员和车辆在哪个车间、有没有进禁区。标签要耐用，一键呼叫要能报到值班台。金属屋面和行车会干扰，点位要比办公室密。

酒店、养老院、运动场要的是人在不在楼、出没出预设区域。这里标签续航和佩戴舒适比再压一点精度更要紧。酒吧、展会也可以复用同一套角色：人戴标签，顶上放网关，后台看点和围栏。

不要和UWB、数字钥匙写成一套

蓝牙5.1 AOA定位给的是室内地图上的坐标。超宽带常用多台基站测飞行时间，更适合货道、工位这种要缩到几十厘米的现场。车端数字钥匙给的是离车还有多远，走的是车规模组和车身天线，不是吸顶网关。三条链路的天线、电源、认证都不同，不要把钥匙模组吊到天花板上当基站。

车端那条见车规数字钥匙。坐标和距离不要写进同一张验收表。

收口：先能指出房间，再谈小数点

前面可以收成一条线。要找的是房间和楼层，不是再连一次手机。原理是到达角，不是信号强弱。系统是标签、网关、引擎、平台四层。现场先定高度、网络和平面图。医院、仓库、厂区、看护都用得上，但货位级和开车解锁不是同一套。

蓝牙5.1 AOA定位值不值得铺，现场看三句：指定房间里的标签能落在这个房间；门关上后点不会漂到隔壁；电池标签还能按月或按年待在人身上。小数点后的精度，等这三句稳了再谈。
