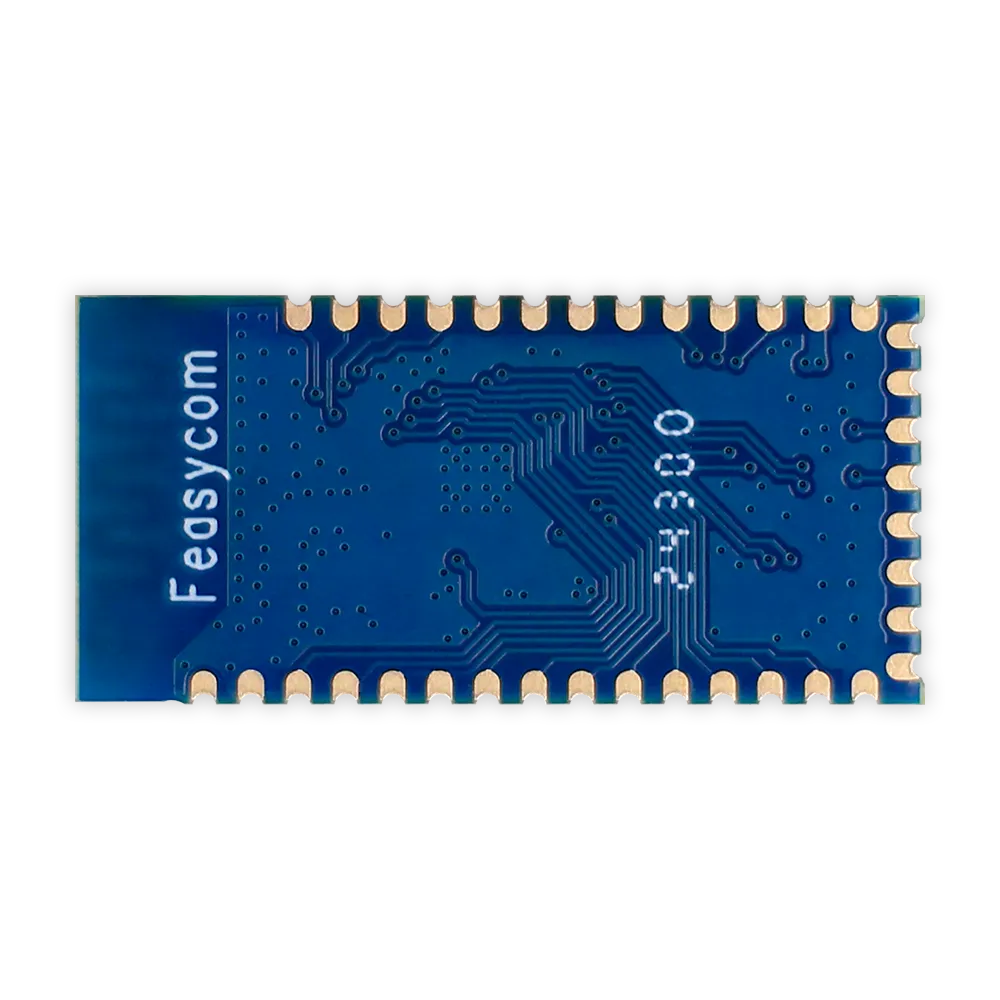

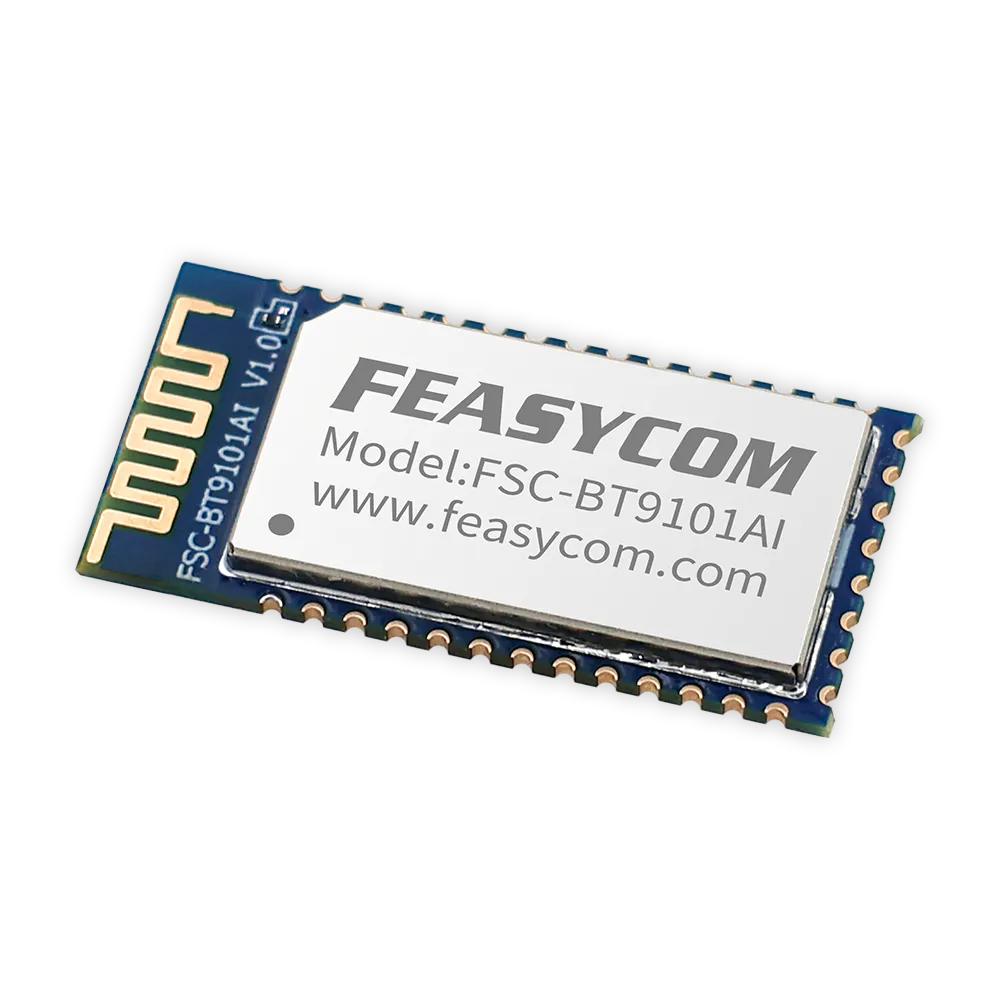

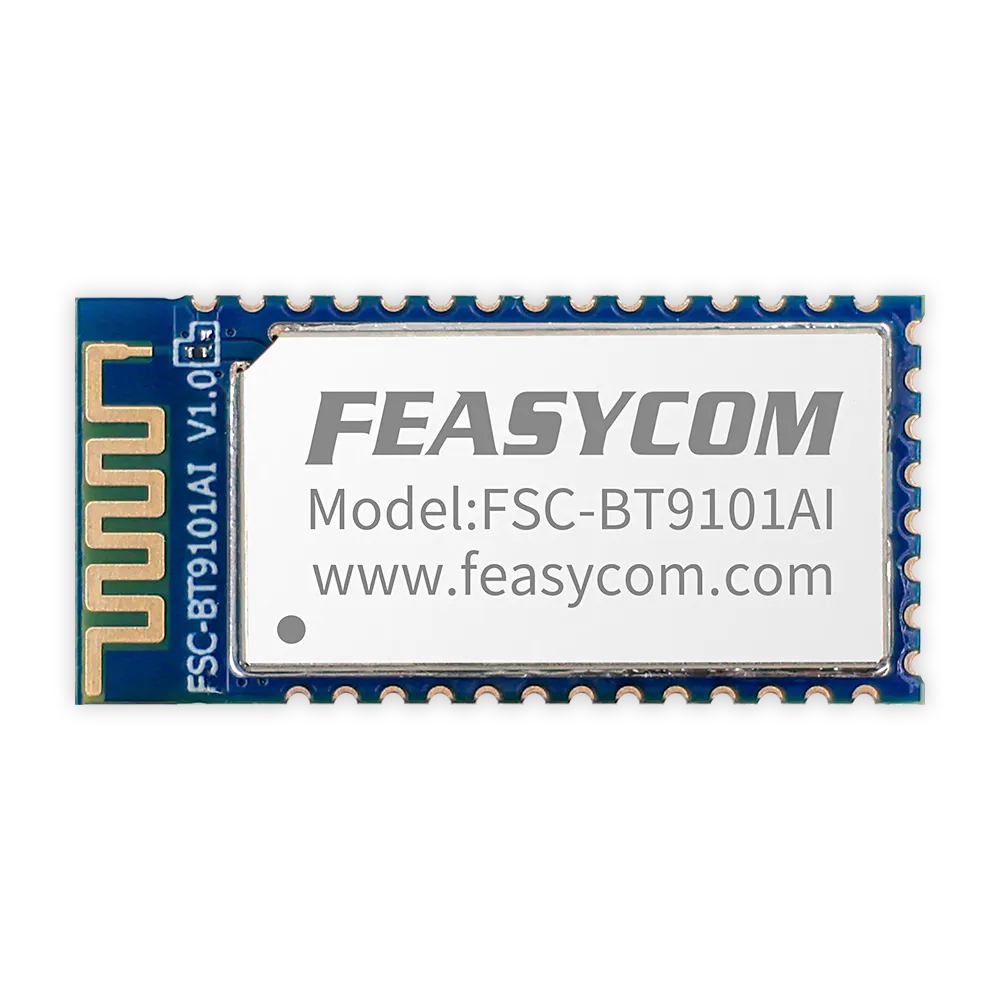

FSC-BT9101AI
FSC-BT9101AI是一款双模蓝牙5.3低功耗远距离高速数传模块，支持SPP、HID、GATT和ATT等协议。FSC-BT9101AI具有多种硬件接口，包括UART、SPI、I²C、AIO和PIO，FSC-BT9101AI集成了MCU、射频控制器、板载天线，默认内置了易于使用的固件，开发人员可以使用简单的串口AT命令来快速集成蓝牙功能，从而缩短产品设计开发周期。
fsc-db004-pin
- 高性价比 Bluetooth® v5.3 无线蓝牙双模SoC模块，内置完整蓝牙系统。
-
-
- 高速传输:
- SPP 最大速率 80 kB/s
- GATT 最大速率 65 kB/s
-
-
- RF射频规格:
- 蓝牙 v5.3 双模射频基带
- 向后兼容4.2/4.0/3.0/2.1/2.0/1.2/1.1规范
- TX最大发射功率+0dBm
- RX最大灵敏度-97dBm
- 蓝牙协议支持: SPP, HID, GATT, ATT, GAP等
-
-
- 一般规格:
- 13mm × 26.9mm 36脚邮票式封装
- 默认使用板载天线，支持安装外置飞易通天线或其他天线
- UART主机编程接口（波特率默认115200，设置范围1200bps~921600bps）
- I²C/SPI 接口
- 符合RoHS标准
- 支持主从一体
- 支持UART/OTA空中升级
- 支持定制开发
- 一般规格:
-
- RF射频规格:
-
- 高速传输:
-
| 蓝牙 | |
|---|---|
| 蓝牙版本 | Bluetooth 5.3 (BR/EDR & LE) |
| 发射功率 | +0dBm (最大值) |
| 接收灵敏度 | -90 dBm（2Mbps EDR）
-97 dBm (BLE) |
| 协议 | GATT, SPP, HID, 以及其他定制协议 |
| 天线 | 默认使用板载天线，支持安装外置飞易通天线或其他天线 |
| 一般规格 | |
|---|---|
| 芯片 | 高性能SOC芯片 |
| 尺寸 (mm) | 13 × 26.9 × 2.4 |
| 接口 | UART, I2C, SPI |
| 工作温度 | -40°C ~ +85°C |
| 存储温度 | -40°C ~ +85°C |
| 电源电压 | VDD: 3.3V |
访问控制
汽车电子
智能家居
数据传输
无线物联网
