蓝牙扫描枪解决方案

作者: 飞易通 时间:2022-08-10 10:55

  一、方案简介:

  蓝牙双模扫描枪整体方案采用飞易通FSC-BT736双模蓝牙模块、蓝牙双模扫描枪方案采用FSC-BT826双模蓝牙模块,可同时支持蓝牙3.0 SPP, 4.2 GATT以及HID协议,可兼容安卓(android),微软(windows),苹果(IOS)等操作系统。

  支持USB HID, USB自定义数据传输以及USB升级及蓝牙空中升级等功能。

  二、方案优势:

  1. 支持蓝牙4.2,并往下兼容蓝牙3.0/2,1/2.0版本

  2. 兼容市面上绝大部分安卓,苹果,微软,黑莓,塞班等系统或设备

  3. 通过4.2 GATT和蓝牙3.0 SPP可跟苹果,安卓或微软等其他设备的APP传输数据,并可增加数据校验、纠错功能,保证数据完整和稳定性。

  4. 通过APP可以实现一维码和二维码扫描以及其他非键盘码数据的接收。

  5. 通过HID可以轻松实现一维码和二维码扫描,不需装任何APP。

  6. 通过USB可实现键盘,离线数据上传以及程序升级功能。

  7. 支持盘点模式,离线扫描存储功能。

  8. 支持多国语言。

  9. 支持一主多从连接(最多可支持到15个从设备)

  10. 支持多个输入法切换

  11、扫描枪整体方案,只需要购买模块,在外部加上引擎、蜂鸣器、电池管理、按键、震动器、LED显示、USB和2.4GDongle就可以做成完整扫描枪,现成软件,运用门槛低

  12、支持手机APP空中升级

  三、硬件框图:

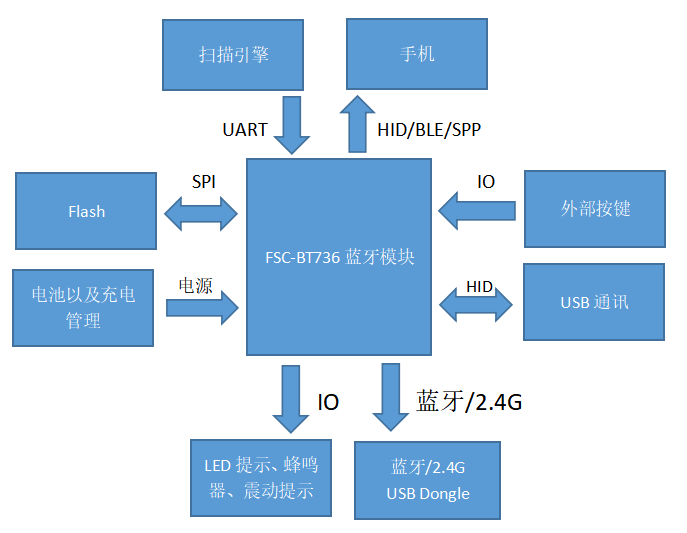

  图一:蓝牙扫描枪整体方案框图



  图二:扫描蓝牙模块方案框图



  四、功能介绍:

  1. 模式切换:

  通过扫描配置条码可实现在线扫描,离线扫描(盘点模式),离线上传,蓝牙SPP, GATT, HID,USB HID, USB自定义数据以及USB升级,空中升级,输入法切换、等功能设置和切换。

  2. 在线扫描:

  当处于离线状态时,扫描到的条码数据可实时通过蓝牙或USB传给主机设备。

  3. 离线扫描:

  当处于离线状态时,扫描到的条码数据暂存于内部Flash中。

  4. 离线上传:

  当处于离线上传状态时,扫描到的条码数据通过USB自定义数据上传到电脑。

  5. 蓝牙SPP:

  当连接蓝牙SPP服务时,扫描到的条码数据通过蓝牙串口上传到android或windows等设备(兼容安卓4.3及以下的系统)。

  6. 蓝牙GATT:

  当连接蓝牙GATT服务时,扫描到的条码数据通过4.0以上的协议上传到IOS或安卓设备(蓝牙4.0以上的IOS设备或安卓4.3以上的设备)。

  7. 蓝牙HID:

  当连接蓝牙HID服务时,扫描到的条码数据将以蓝牙键盘数据的形式上传到IOS,android设备或windows等设备

  8. USB HID

  当处于USB HID模式时,扫描到的条码数据通过USB键盘数据上传到电脑。

  9. USB自定义数据

  当处于USB自定义数据时,离线扫描到的条码数据可上传给电脑应用软件。

  10. 蓝牙USB 适配器 HID透传

  自配蓝牙USB适配器,可实现跟电脑一对一透传,数据可以是HID键盘数据,也可是虚拟串口数据。

  11. 蓝牙USB 适配器一对多连接

  自配蓝牙USB主端适配器可跟多个条码枪连接,实现一对多组网功能(最多支持1主15从)

  五、应用软件:

  1. Android系统

  提供android系统蓝牙SPP串口软件实例和相关技术支持。

  2. IOS系统

  提供IOS系统蓝牙 APP软件实例和相关技术支持。

  3. Windows系统

  提供windows电脑端USB应用软件实例和相关支持,提供USB升级软件
