CSR BC05蓝牙模块音频发射接收解决方案

作者： 飞易通 时间：2021-07-01 15:32

　　高通(CSR)公司研发的第五代蓝牙芯片BC5是单芯片解决方案，除了支持蓝牙2.0/2.1版本和EDR执行系统，有利于改善安全简单配对(Secure Simple Pairing)功能、提高音频流质量、加强安全性和抗干扰能力。据悉，BC5在采用0.13微米制造工艺之后，与第4代蓝牙芯片BC4(BlueCore4)相比，晶圆尺寸缩小了40%，能为下游厂商的大批量生产提供低成本和高功效等优势。而且，该芯片的EDR、FM收音、存储器、DC/DC转换器和电池充电线路等功能，得到加强。

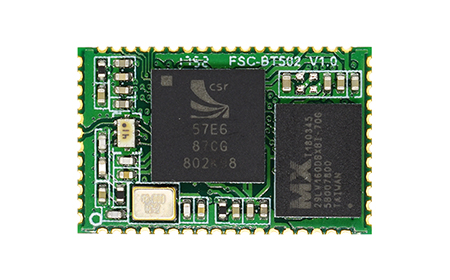

　　现推荐一款FSC-BT502蓝牙模块采用CSR BC05芯片方案，是一款体积小巧，功耗低且经济实惠的蓝牙无线模块，可让OEM为其产品增加无线功能。 该模块支持多个接口，可轻松集成到客户嵌入式蓝牙解决方案中。

　　通过AT +™编程接口，设计人员可以轻松自定义其应用程序以支持不同的蓝牙配置文件，例如HS / HF，A2DP，AVRCP，DUN，SPP等。该模块支持蓝牙增强数据速率(EDR)并提供对于10M的距离，最高3 Mbps的数据速率。

　　基本参数

蓝牙模组	FSC-BT502
蓝牙版本	蓝牙2.1+EDR
接口	UART, PIO, AIO, USB, SPI, Speaker, Microphone
芯片组	BC05 MM
协议	HS/HF, A2DP, AVRCP, OPP, DUN, SPP
发射功率	4 dBm
电压	3.0 -3.6V
尺寸大小	21mm*13.5mm*2.0mm
频率	2.402 - 2.480 GHz
接收灵敏度	-86dBm
工作温度	-40ºC to +85ºC

　　CSR BC05蓝牙模块音频发射接收解决方案特征：

　　蓝牙v2.1 + EDR, class 2

　　配置文件，包括HS / HF，A2DP，AVRCP，OPP，DUN，SPP等。

　　UART和USB编程及数据接口

　　外形小巧

　　SMT焊盘，可轻松可靠地安装PCB

　　符合RoHS

　　APTX(可选)

　　CSR BC05蓝牙模块音频发射接收解决方案应用领域：

　　高品质立体声耳机

　　高品质单声道耳机

　　免提车载套件

　　无线音箱

　　蓝牙汽车仪表盘

　　VOIP听筒

　　模拟和USB多媒体加密狗

　　医疗设备

　　条形码和RFID扫描仪
