放置蓝牙和Wi-Fi模块外部天线的最佳方法

作者： 飞易通 时间：2020-07-06 14:29

　　对于需要高性能，长距离或小尺寸的许多蓝牙应用程序，开发人员希望在其PCBA中使用支持外部天线的蓝牙模块。因为通常，最有效的方法是延长蓝牙模块的传输范围并减小PCBA的尺寸，因此应卸下板载天线部分，而改用外部天线。

　　但是，设置外部天线的最佳方法是什么?

　　以两层PCBA为例：

　　

　　1.确保板上的组件井井有条。

　　2.确保有大面积的接地铜膜和足够数量的通孔。

　　3.RF微带线需要做50欧姆阻抗，参考层是第二层。

　　4.保留π型匹配电路，并使其靠近RF座。通过匹配电路的调试，确保天线处于最佳状态。

　　5.确保RF微带线被接地线(屏蔽)包围。

　　6.请勿将数据线，时钟线等放在模块的底部，并将底部保持为完整的大接地平面。

　　

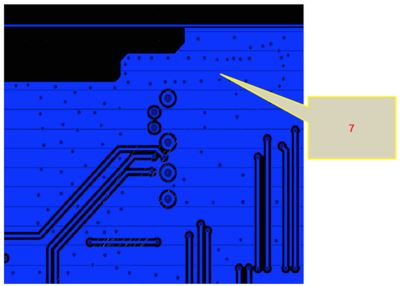

　　7.结合第二层的布局图，可以看出，射频微带线在三维方向上被地面(屏蔽层)包围。

　　总之，请确保将外部天线放置在正确的位置，并确保该天线不受板上其他线路的影响。

　　如果您在设置外部天线时有任何疑问，可以点击在线咨询!
